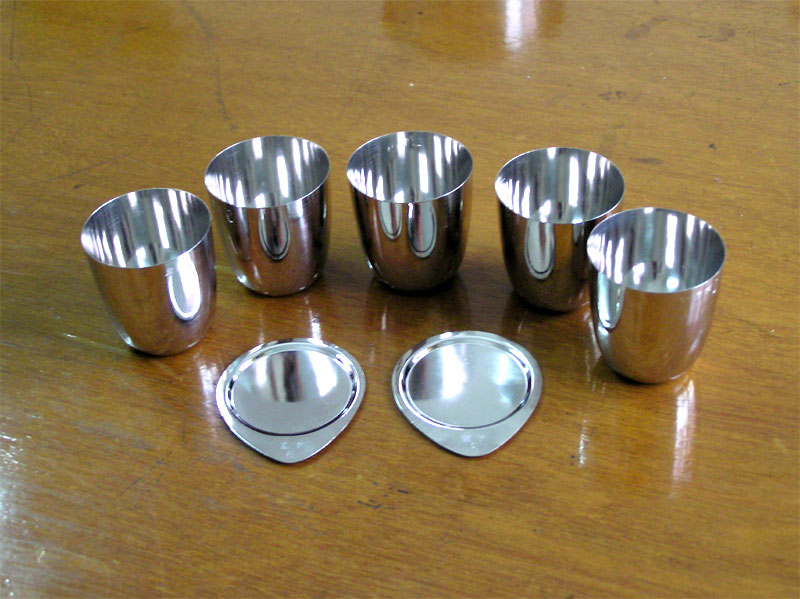

鉑金坩堝主要是工業(yè)上用的，是用鉑金做成的，成色一般都是99%以上。
鉑金坩堝的使用與注意事項(xiàng)
鉑金坩堝的管理
1. 坩堝不使用時(shí)與坩堝鉗放在保險(xiǎn)柜中。
2. 交接班時(shí)不論坩堝在使用或存放，交接班者都要當(dāng)面交接。
3. 在崗人員離崗時(shí)，必須檢查好門窗，把門鎖好，回崗位立即檢查，出現(xiàn)問題立即匯報(bào)領(lǐng)導(dǎo)。
4. 檢查鉑坩堝是否存在的同時(shí)，要檢查坩堝是否清洗干凈。
使用時(shí)注意幾點(diǎn)
1. 鉑坩堝熔點(diǎn)為1773.5℃,使用溫度最高不可超過1200℃,不能在明火上直接加熱。
2. 取用坩堝時(shí)勿太用力，以免變形或致凹凸，切不可用玻璃棒尖頭取堝內(nèi)物質(zhì)。
3.
不得在鉑坩堝內(nèi)加熱或熔融堿金屬的氧化物、氫氧化物、氧化鋇、硫代硫酸鈉，含磷以及含大量硫的物質(zhì)；堿金屬的硝酸鹽、亞硝酸鹽、氧化物、氯化物、氰化物等在高溫下與鉑形成脆性磷化鉑、硫化鉑，且都能侵蝕鉑。
4. 含有重金屬，如鉛、鉍、錫、砷、銀、汞、銅等的樣品、化合物不可在鉑坩堝內(nèi)灼燒和加熱。
5. 高溫加熱不可與其它任何金屬接觸（鐵板和電爐等等）,放進(jìn)高溫爐時(shí)要注意不要碰到電隅。
6.
在鉑坩堝內(nèi)不得處理鹵素，如王水、溴水及鹽酸與氧化劑（氯酸鹽、硝酸鹽、高錳酸鹽、二氧化錳、鉻酸鹽、亞硝酸鹽）,三氯化鐵對鉑有顯著的侵蝕作用，因此不能與三氯化鐵接觸。
7. 成份不明的物質(zhì)不要在鉑坩堝中加熱或溶解。
8.
鉑坩堝必須保持清潔,內(nèi)外應(yīng)光亮,經(jīng)過長久灼燒后,鉑坩堝外表可能黯然無光,日久必深入到內(nèi)部致使坩堝脆弱破裂,因此必須清除不清潔之物.
鉑金坩堝的清洗方法
在稀鹽酸或稀硝酸內(nèi)煮沸，其中，稀鹽酸較為方便,配成（1-1.2）mol/L的鹽酸溶液)，注意所用的稀鹽酸中不得含有硝酸,硝酸鹽,鹵素等氧化劑。
如用稀酸尚不能洗凈時(shí),則用焦硫酸鉀,碳酸鈉或硼砂熔融清洗。
如仍有污點(diǎn),或表面發(fā)烏,則用通過100篩目的無尖銳棱角的細(xì)砂,用水潤濕進(jìn)行輕輕磨擦,使表面恢復(fù)光澤。 |
